拆解出Surface RT进行曲的每一个迷人音符
2012年的十月份注定会在移动互联网的发展历史上留下自己的印记,因为逐鹿中原的三巨头都有了大动作,苹果凭借iPad mini杀入7寸平板领域,谷歌原本也要在10月公布其全新的Nexus手机与Android 4.2操作系统,微软则带来了我们今天的主角——Surface平板电脑。
Surface与以往的Windows设备不同,并不是由第三方厂商推出,而是由微软亲自操刀。那么这款搭载了Windows8 RT操作系统的微软“亲儿子”究竟采用了什么零部件,做工又究竟如何呢?今天就让我们拆开来瞧一瞧吧!

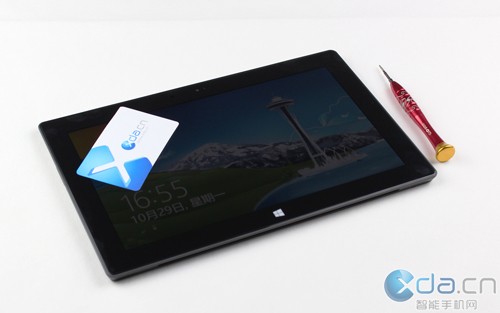

从外部看,Surface的做工非常精良,真可谓是严丝合缝,那么拆起来会不会比较困难呢?
首先从机器背部的支架入手,我们掀开支架之后可以很清楚地看到两颗螺丝,拧下两颗十字螺丝之后就可以将支架卸下。
卸下支架之后,可以看到WindowsRT和Surface的磨砂LOGO以及32GB的容量标识。除此之外,我们即将拆下来的十颗十字小螺丝也正牢牢地固定着机器下方的背部面板。

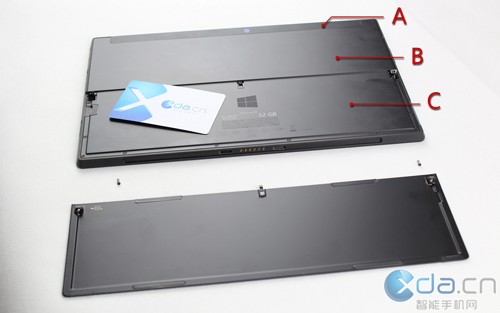

从图中我们可以看到背部面板由a、b、c三部分组成,为了不伤及三部分的内部结构以及排线,我们先从最小的部分,也就是a开始拆解。
结果就是这个嵌着倾斜了45度的摄像头的a面板,成为了整个拆解过程中最难的部分。
由于其从外部看起来严丝合缝,因此我们很难选取下手点,而且由于之前并没有相关的拆机资料和工艺说明,我们也不知道这一块是用卡扣还是螺丝固定,所以拆解方式的选定也只有摸索中进行。

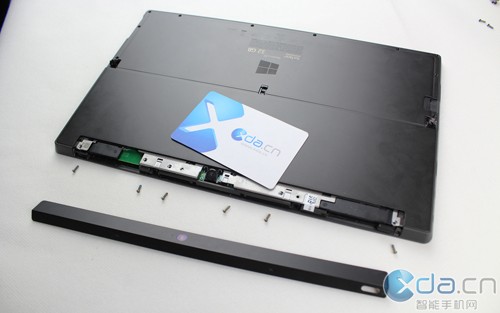

直到我们艰难地拆完了a部分,才知道它原来是用六个卡扣从内部卡死,可以说,从这个角度也可以看出Surface的外壳衔接工艺非常出色。
拆下a部分的面板之后,我们乘胜追击,将内部固定小PCB板和b部分的七颗螺丝拆下来,然后用撬棒撬开卡扣就可以将b部分拿下了。

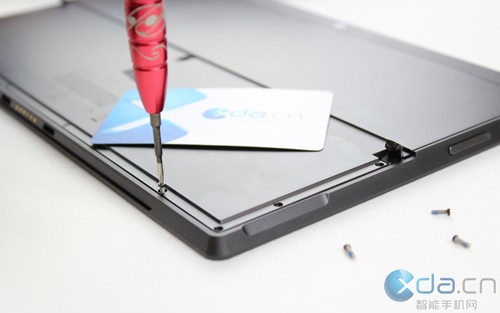

接着我们回过头将固定c部分的十颗螺丝钉拧开,就可以将整个Surface背部面板卸下了。
